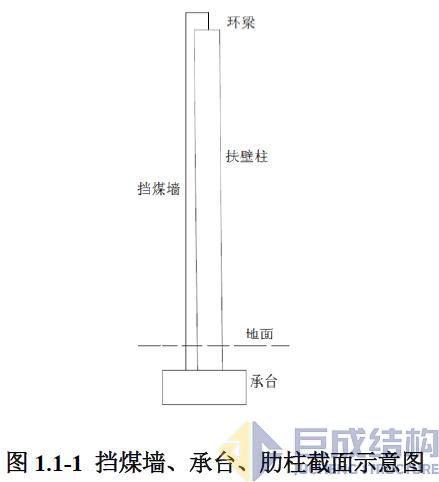

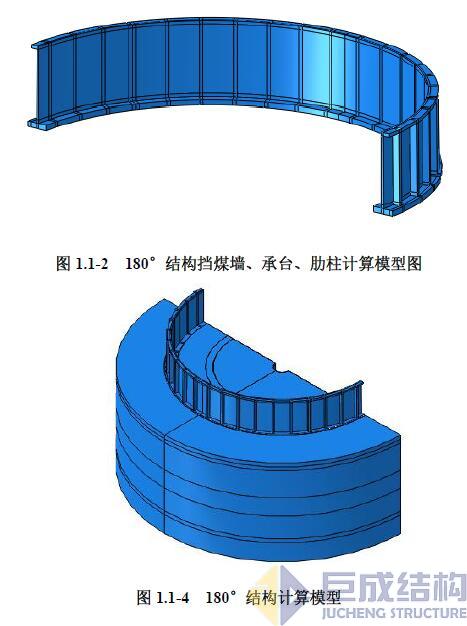

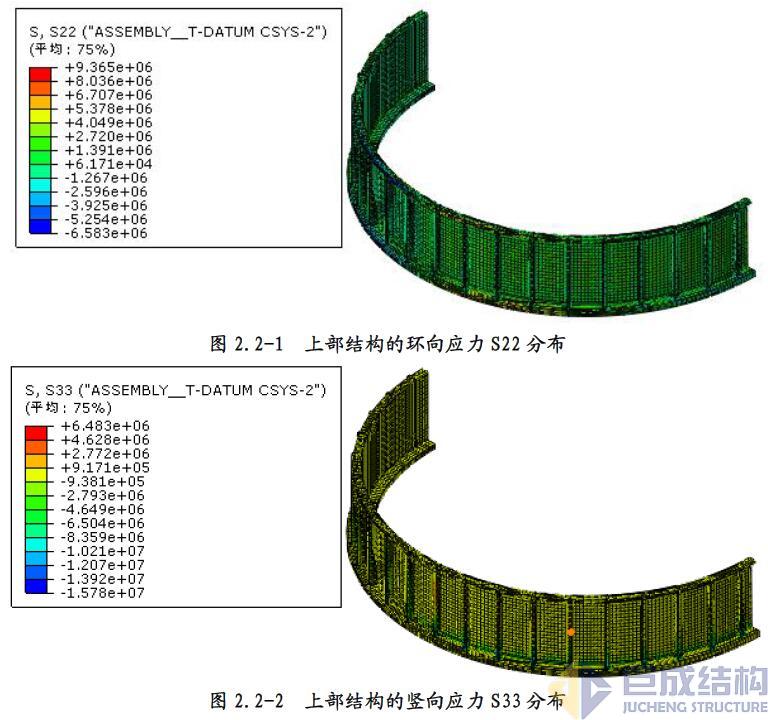

1  上部結構計算模型

2  基礎計算模型

     以煤場中心為坐標原點取一柱坐標系，沿徑向方向，從擋煤墻內表面向內取55m，向外取30m，土層計算厚度取65m。根據《天津北疆電廠試樁總報告》，計算中將土層簡化成五層：分別為素填土或粉質土層（土層1），層厚為5m；粉土或粘細沙（土層2），層厚為18m；粉質粘土、粉土或粉沙層（土層3），厚度12m；粉質粘土或粉土層（土層4），厚度15m；粉細砂或粉質粘土層（土層5），厚度15m。堆煤區碎石墊層（含土工格柵）厚度為0.8m，其中由承臺至煤場中心20m范圍內采用混凝土剛性板，厚度為0.2m，混凝土剛性板下層碎石墊層厚度為0.6m。
